2路互锁自锁继电器模块
2路自锁互锁模块，适用于家用的各种电器、灯具、电动门锁等的控制
价格：
¥25.00
商品简介：
详细描述

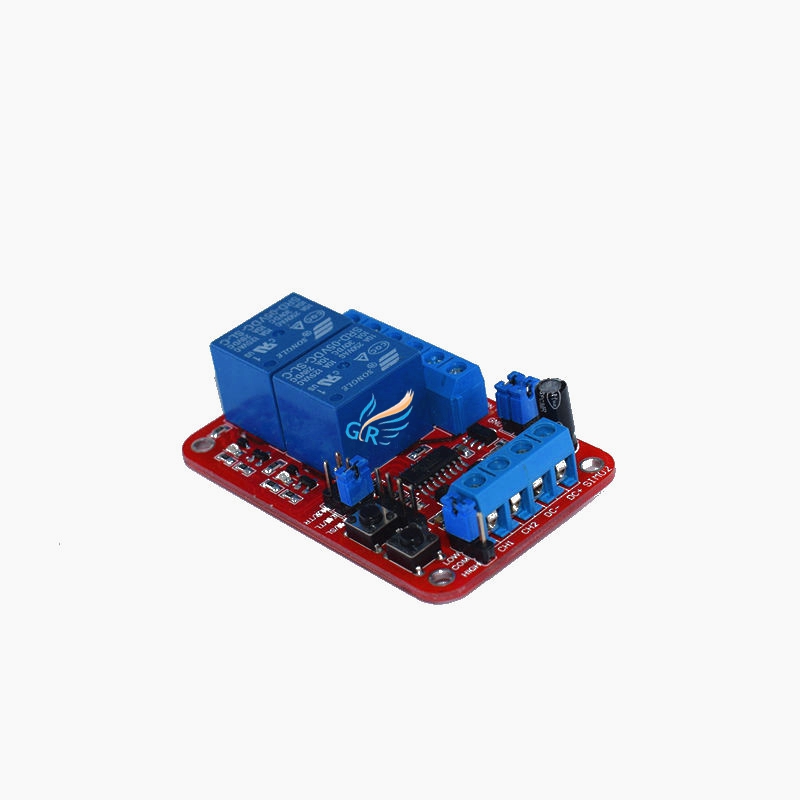

SIM02自锁互锁继电器控制模块说明 温馨提示：SIM系列模块有5V、12V、24V三种工作电压的版本，您购买时，请注意选择版本或备注或留言说明，利于快速为你发货！ 适用范围：（1）家用各种电器、灯具、电动门锁等的控制（2）工业类电子产品的设计和开发，与单片机对接，用于电子DIY电路设计等（3）广泛应用在各种功率控制类场合：工厂设备控制、自动化设备改装、PLC工业控制、Arduino机器人等智能产品的控制。 模块特点 1、模块采用单片机设计，含有限流电阻，续流二极管保护，抗干扰性强。采用大功率高耐压三极管，驱动能力强，性能稳定。 2、采用双面PCB板材，继电器触点部分，运用物理线槽绝缘，各路独立设计，可供大电流通过，布板考虑全面，性能稳定。 3、通过跳线设置，实现模块三选一功能（自锁、互锁、触发（点动））。触发设置方式选择高低电平触发，控制方式灵活。 4、模块采用正品优质继电器，常开接口最大负载：交流250V/10A，直流30V/10A;模块工作电压有5V、12V、24V可供选择；另有2、3、4、6路模块可供选择； 5、电源指示灯（红色），每路继电器状态指示灯（蓝色） 6、容错设计，即使控制线断，继电器也不会动作； 触发端有光耦隔离，触发电源可独立外接电源，真正做到隔离 7、接口方便实用：接口均可通过5mm优质接线端子连线引出。 8、模块尺寸：64.5mm*41.3mm*18.5（长*宽*高),模块重量40g. 9、设有4个3mm孔径的固定螺栓孔，方便安装 功能介绍：工作方式有自锁/互锁/触发（点动）三种可选。 1.自锁是按一下，继电器吸合，再按一下，继电器关闭。自锁型各路相互独立互不影响，也可以外接触发开关（CH接线端子接线），用高电平或低电平触发（可选择），可同时控制多路，如灯具的控制等。 2.触发（点动）是按下时继电器吸合，松开按键继电器关闭。也可以外接触发开关（CH接线端子接线），用高电平或低电平触发（可选择）。适用于如电动门、电动门锁、与单片机对接等只需要一个高或低电平的脉冲电路等。 3.互锁 按对应按键，对应继电器吸和，其它1路断开，2路仅有一路会锁住，类似电风扇档位开关，不能两路同时工作。继电器也可以外接触发开关（CH接线端子接线），用高电平或低电平触发（可选择）。实际应用如电风扇档位开关电路等。 电气参数： 触发电压：低电平为0-2.5V，高电平默认为3.5-5V（如是12V的电压触发，需串联个5.1-6.8K的电阻才可触发；24V电压触发，需串联个18-22K的电阻才可触发，否则会烧坏芯片） 供电电压：5V 12V 24V 4路371mA/5V, 207mA/12V, 111mA/24V 6路527mA /5V,297mA/12V, 151mA/24V 负载：250V 10A(AC)或30V10A (DC) 模块接口： 电源输入：1.DC+:模块供电正极，要和继电器电压相同； 触发端：1.IN1－IN4:对应1-6路继电器触发控制端，支持高或低电平触发触发；
静态电流：18mA /5V,23mA /12V,23mA/24V
工作电流： 2路198mA /5V,119mA/12V, 68mA /24V 3路285mA/5V, 161mA /12V,91mA/24V
2.DC-:模块供电负极；
2.TRV+:外接触发电源正极，如要外接触发电源RTV+与VCC之间的跳线要拔掉
3.TRV-:外接触发电源负极，如要外接触发电源RTV-与GND之间的跳线要拔掉
4.6个微动开关:对应1-6路继电器测试按键，低电平触发时有效；
5.高/低电平触发选择，当COM与L相接时，低电平触发有效，COM与H端相接时，高电平触发有效
继电器输出端：1.NO1—NO6：继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2.COM1—COM6：继电器公用接口
3.NC1—NC6：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空
